O instalare corectă a prizelor modulare face toată diferența dintre un sistem electric sigur, de lungă durată, și unul predispus la defecțiuni costisitoare. În România, aceste soluții moderne au devenit rapid preferatele proiectelor rezidențiale și comerciale, datorită flexibilității și designului lor actual. În rândurile de mai jos, îți explicăm pas cu pas tot ce trebuie să știi pentru un montaj ca la carte, fie că ești un electrician autorizat, fie un pasionat de bricolaj.

Rezumat

1. Prizele modulare se montează pe șine DIN sau în doze de perete și permit combinarea mai multor funcții electrice într-un singur cadru, reducând numărul de intervenții și costurile de instalare.
2. Înainte de orice lucrare, trebuie să deconectezi circuitul de la tabloul electric și să verifici absența tensiunii cu un tester, respectând normele SR EN 60670 și SR EN 60884.
3. Legarea prizelor în serie presupune conectarea firelor de fază, nul și protecție în mod corect la fiecare punct, iar o greșeală de polaritate poate provoca defecțiuni sau riscuri de electrocutare.

Ce este o priză modulară și avantajele acesteia

O priză modulară este un element de instalație electrică proiectat să se integreze în sisteme de tip modular, montându-se pe șine DIN în tablouri electrice sau în doze de perete cu cadre standardizate. Spre deosebire de prizele tradiționale, modulul priză poate fi combinat cu întrerupătoare, dimere sau prize USB în același cadru, oferind o soluție compactă și estetică.

Printre avantajele prizelor modulare față de variantele clasice se numără:

• Flexibilitate în configurare: o priză cu 3 module poate fi combinată cu elemente de comandă în același suport.
• Instalare rapidă datorită sistemului de prindere prin cleme sau șuruburi standardizate.
• Aspect îngrijit și uniform, ideal pentru proiecte de design interior.
• Compatibilitate cu gama largă de prize și întrerupătoare modulare disponibile pe piața din România.
• Întreținere simplificată: înlocuirea unui singur modul se face fără demontarea întregii instalații.

Priză modulară Gewiss – specificații și caracteristici tehnice

Când vorbim despre Gewiss, ne referim la unul dintre cei mai importanți producători europeni de echipamente electrice, în timp ce Schuko reprezintă standardul de siguranță al prizei (cel clasic, cu contacte de împământare laterale, folosit în toată Europa conform normei CEE 7/4).

Astfel, o priză modulară Schuko realizată de Gewiss (cum sunt cele din gama Chorus) îmbină calitatea brandului cu compatibilitatea universală. Tehnic, aceasta suportă o tensiune de 250V AC și un curent de 16A, având o protecție IP20 pentru interior sau IP44 pentru spații umede.

Înainte de achiziție, verifică specificațiile tehnice ale producătorului: numărul de module pe care priza le ocupă în suport (suportul Gewiss Chorus), tipul de conexiune a firelor (cu șurub sau rapidă/push-in) și compatibilitatea cu dozele din perete.

Unelte și materiale necesare pentru montare prize modulare

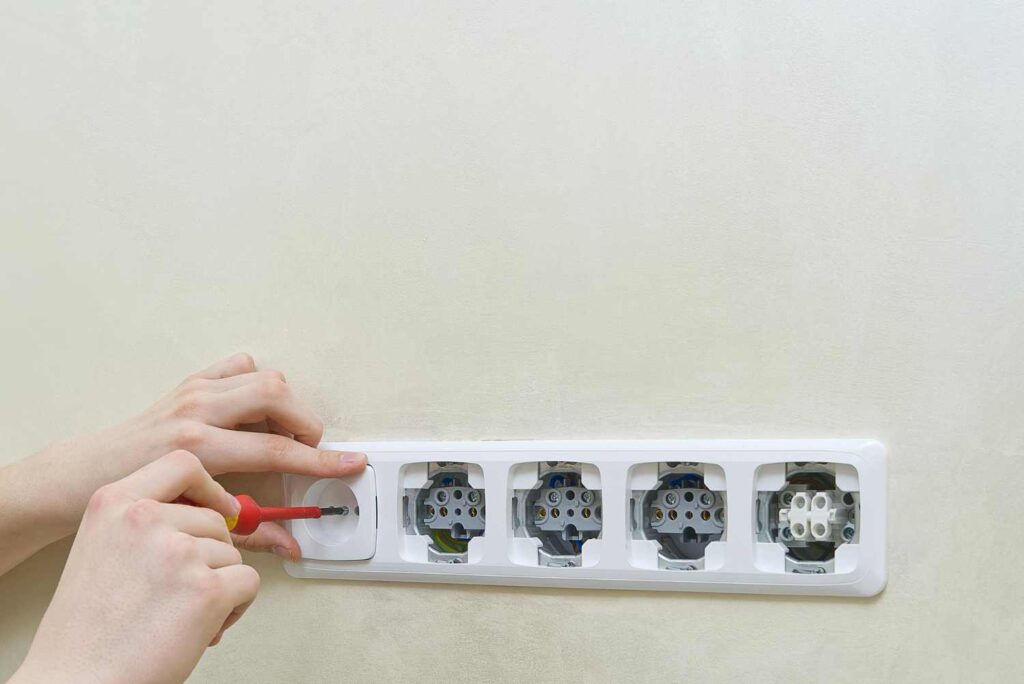

Sursa foto: Magnific.com

Înainte de a începe montarea prizelor modulare, se pregătesc următoarele unelte și materiale necesare:

• Tester de tensiune (voltmetru sau tester cu neon) pentru verificarea absenței curentului.
• Șurubelniță plată și în cruce, cu mâner izolat conform EN 60900.
• Clești de sertizat și clești de dezizolat pentru pregătirea conductorilor.
• Burghiu și dibluri pentru fixarea dozei în perete (la montare priza dubla aplicata).
• Conductori electrici de cupru cu secțiunea minimă de 2,5 mm² pentru circuite de prize.
• Doze de perete sau șine DIN compatibile cu modulele alese.
• Bride și tuburi de protecție pentru trasee aparente, dacă este cazul.

Măsuri de siguranță înainte de montaj

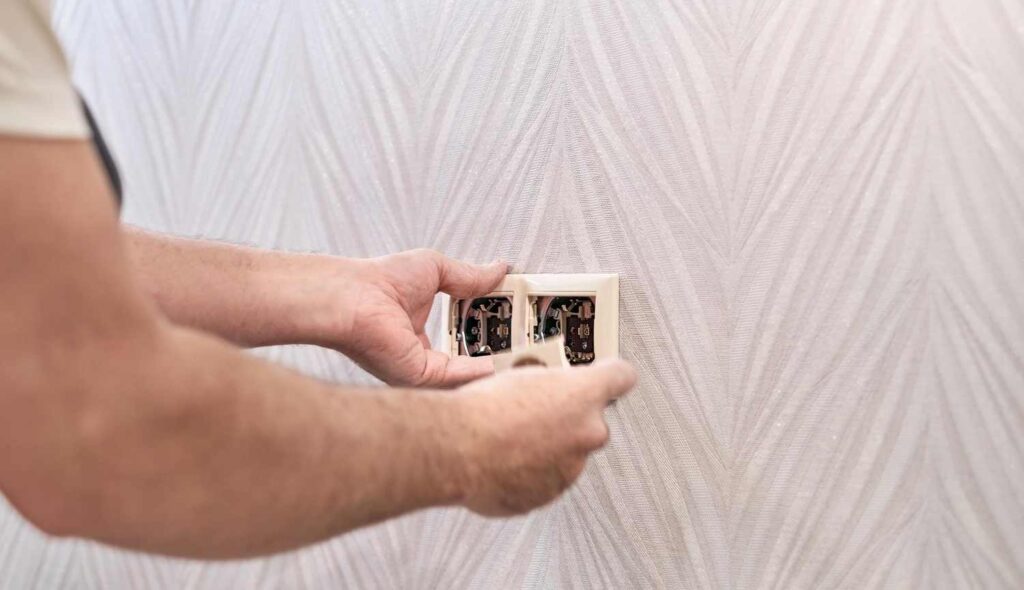

Sursa foto: Magnific.com

Siguranța montajului este prioritatea absolută în orice lucrare electrică. Se respectă obligatoriu următoarele protocoale și verificări preliminare înainte de a atinge orice conductor:

• Deconectarea circuitului de la tabloul electric prin scoaterea siguranței sau declanșarea întrerupătorului automat corespunzător.
• Verificarea absenței tensiunii cu testerul pe toți conductorii din doză, inclusiv pe firul de nul.
• Blocarea tabloului electric cu un lacăt sau afișarea unui avertisment vizibil pentru a preveni reconectarea accidentală.
• Utilizarea uneltelor cu mânere izolate și a echipamentului de protecție individuală (mănuși dielectrice), conform normelor de protecție.
• Respectarea normelor SR EN 60670 privind dozele de instalație și SR EN 60884 pentru prize de uz casnic.

Montare prize modulare – pași detaliați pentru instalare

Pentru un montaj corect și sigur, se parcurg următoarele etape de instalare:

1. Pregătirea dozei: doza de perete se fixează la înălțimea dorită (standard 30 cm de la podea pentru prize de uz general), ancorată corespunzător cu dibluri și șuruburi.
2. Introducerea conductorilor: conductoarele se trag prin deschiderea dozei, iar capetele se dezizolează pe o lungime de 8-10 mm cu clești de dezizolat, fără a deteriora miezul de cupru.
3. Identificarea conductorilor: firul de fază este maro sau negru, nulul este albastru, iar conductorul de protecție (împământare) este galben-verde, conform SR HD 308 S2.
4. Conectarea la bornele prizei: firul de fază se introduce la borna L, nulul la borna N și conductorul de protecție la borna marcată cu simbolul de împământare. Șuruburile se strâng la momentul de torsiune indicat de producător (de regulă 0,5-0,8 Nm).

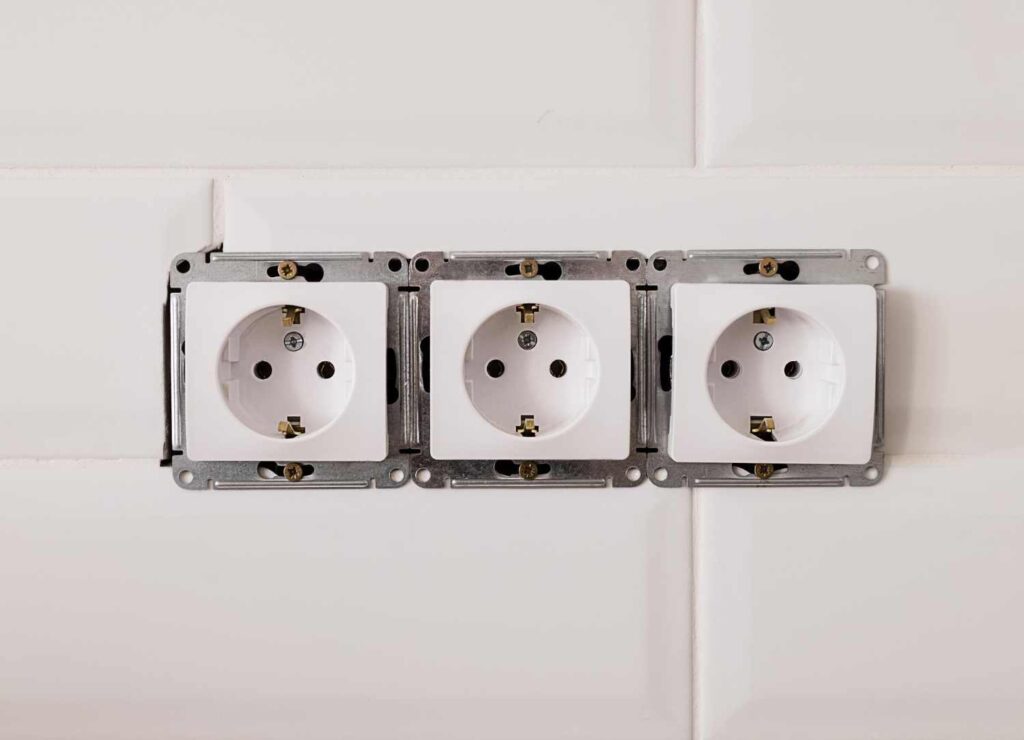

5. Asamblarea modulului în cadru: modulul priză se fixează în cadrul suport prin apăsare sau cu șuruburi, în funcție de sistemul ales.
6. Montarea cadrului pe doză: cadrul se fixează cu șuruburile furnizate, verificându-se că nu există conductori prinși sau tensionați.
7. Montarea capacului decorativ: placa frontală se aplică și se asigură conform instrucțiunilor producătorului.

În cazul unei montări de priză dublă aplicată, se acordă atenție suplimentară fixării solide a carcasei pe perete și etanșării corecte la trecerea conductorilor.

Legare prize în serie – configurații și scheme de conectare

Legarea prizelor în serie (denumită și conectare în buclă sau looping) este metoda standard prin care mai multe prize sunt alimentate de pe același circuit, fără a reveni la tabloul electric pentru fiecare punct în parte. Practic, din prima doză pleacă câte doi conductori spre doza următoare: faza se continuă de la borna L a primei prize la borna L a celei de-a doua, nulul de la N la N, iar împământarea de la borna de protecție la borna corespunzătoare.

Recomandări pentru conectarea prizelor în serie și pentru schemele electrice aferente:

• Nu se conectează mai mult de 8-10 prize pe un singur circuit de 16A, pentru a evita supraîncărcarea.
• Se folosesc conductori de aceeași secțiune pe tot traseul (minim 2,5 mm²).
• Fiecare doză trebuie să aibă suficient spațiu pentru doi conductori la fiecare bornă, sau se folosesc borne de derivație dedicate.
• Schemele electrice pentru legarea în serie trebuie documentate și păstrate pentru eventuale intervenții ulterioare.

Configurații speciale – priza 3 module și priza modulară cu întrerupător

O priză cccu 3 module ocupă trei poziții în cadrul modular și poate include, de exemplu, două prize Schuko și un modul USB sau un modul de date RJ45. Instalarea acestei configurații complexe urmează aceiași pași ca la o priză simplă, cu atenție suplimentară la gestionarea unui număr mai mare de conductori în doză.

Priză modulară cu întrerupător combină funcția de priză cu un întrerupător de comandă pe același cadru. Aceasta este utilă pentru alimentarea aparatelor care necesită oprire frecventă (lămpi de birou, aparate de bucătărie). La conectare, firul de fază trece mai întâi prin întrerupător, apoi ajunge la borna L a prizei, asigurând comanda independentă a circuitului.

Greșeli frecvente la montaj și cum să le eviți

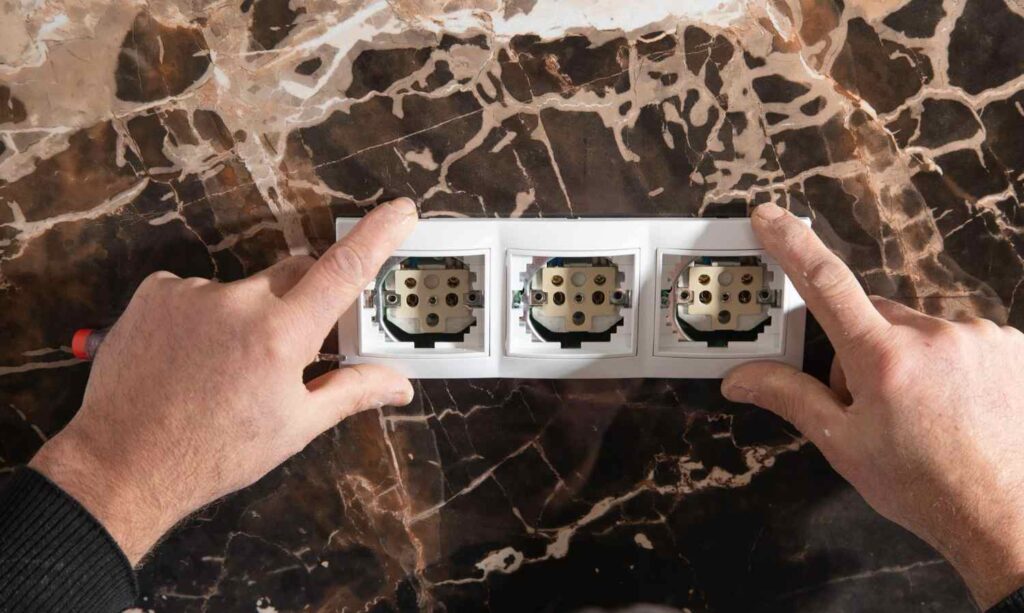

Sursa foto: Magnific.com

Chiar și electricienii cu experiență pot face erori de montaj la prizele modulare. Cele mai frecvente probleme de instalare și soluțiile lor sunt:

• Inversarea fazei cu nulul: provoacă funcționare incorectă a aparatelor și riscuri de electrocutare. Verificarea cu testerul înainte de închiderea dozei este obligatorie.
• Conductori dezizolați prea lung: capetele de cupru expuse pot provoca scurtcircuite. Lungimea corectă de dezizolare este de 8-10 mm.
• Strângerea insuficientă a bornelor: conexiunile slabe generează rezistență de contact, căldură și risc de incendiu. Se respectă momentul de torsiune recomandat.
• Omiterea conductorului de protecție: împământarea este obligatorie la toate prizele cu contact de protecție, conform normativului I7-2011.
• Supraîncărcarea dozei: prea mulți conductori într-o doză mică duc la deteriorarea izolației. Recomandarea profesională este alegerea unor doze cu volum adecvat.

Verificări finale și testare după instalare

După finalizarea montajului, este obligatorie execuția unor teste riguroase pentru asigurarea controlului calității și siguranței în exploatare. Datele tehnice publicate de producătorii de profil arată că validarea unei instalări corecte implică parcurgerea următoarelor etape:

• Controlul vizual: Asigurarea absenței conductorilor expuși sau striviți între cadrul modular și doză.
• Măsurarea tensiunii: Reconectarea alimentării din tabloul electric și verificarea bornelor cu un multimetru, unde valoarea nominală trebuie să fie de 230V AC între fază și nul.
• Diagnosticarea circuitului: Utilizarea unui tester de prize (socket tester) pentru confirmarea polarității corecte și a continuității circuitului de împământare.
• Înregistrarea datelor: Consemnarea oficială a lucrării în cartea tehnică a instalației electrice, respectând integral prevederile normativului I7-2011.

Montajul profesional al prizelor modulare presupune respectarea fiecărui pas descris în acest ghid: de la alegerea materialelor potrivite și respectarea normelor de siguranță, până la testarea finală a instalației. Prizele modulare oferă flexibilitate, estetică și durabilitate superioare față de soluțiile clasice, cu condiția unei instalări corecte. Respectarea procedurilor tehnice și a standardelor în vigoare conduce la o instalație electrică sigură, conformă și ușor de întreținut pe termen lung.
