Disjunctorul electric: ce este, cum funcționează și cum alegi modelul potrivit

Sursa foto: Magnific.com

Într-un tablou electric pentru o clădire industrială, un spațiu comercial sau o locuință, disjunctorul trebuie să întrerupă circuitul când curentul depășește limitele stabilite pentru conductoare și aparat. Alegerea pornește de la sarcină și cablu, apoi continuă cu curba de declanșare, capacitatea de rupere, numărul de poli și coordonarea cu protecțiile din amonte.

Pe carcasă poți întâlni marcaje precum B16, C20, 6 kA sau 1P+N. Fiecare descrie o caracteristică diferită, iar niciuna nu confirmă singură că aparatul se potrivește circuitului. Parcurge criteriile de mai jos ca să interpretezi corect marcajele și să știi ce verifică electricianul înainte de punerea în funcțiune.

Rezumat:

1. Disjunctorul magnetotermic protejează circuitul la suprasarcină și scurtcircuit.
2. Curbele B și C au praguri magnetice diferite; alegerea ține cont și de curentul de pornire și de măsurătorile instalației.
3. Curentul nominal trebuie coordonat cu sarcina și capacitatea conductorului, iar capacitatea de rupere cu curentul de scurtcircuit prezumat.
4. RCCB detectează curentul rezidual. RCBO combină această funcție cu protecția la supracurent.

Întrebare	Răspuns direct
Ce protejează un MCB?	Circuitul la suprasarcină și scurtcircuit, dacă este corect dimensionat.
Ce înseamnă B16?	Curba B și un curent nominal de 16 A.
Ce diferențiază B de C?	Pragul magnetic: 3-5 ori In la B și 5-10 ori In la C.
Ce indică 6 kA?	Capacitatea nominală de rupere la scurtcircuit, nu curentul normal de lucru.
MCB detectează curentul rezidual?	Nu. Pentru această funcție se proiectează un RCCB sau un RCBO.
Poți mări amperajul dacă declanșează?	Nu fără verificarea conductorului, sarcinii și curentului de defect.

Ce este un disjunctor electric și cum funcționează?

Disjunctorul electric, numit și întrerupător automat sau siguranță automată, întrerupe alimentarea când detectează un curent peste limita admisă de caracteristica sa. În tablourile de joasă tensiune, un MCB modular protejează circuitul și conductoarele împotriva suprasarcinii și scurtcircuitului. După remedierea defectului, mecanismul poate fi rearmat manual, dacă aparatul nu a fost deteriorat.

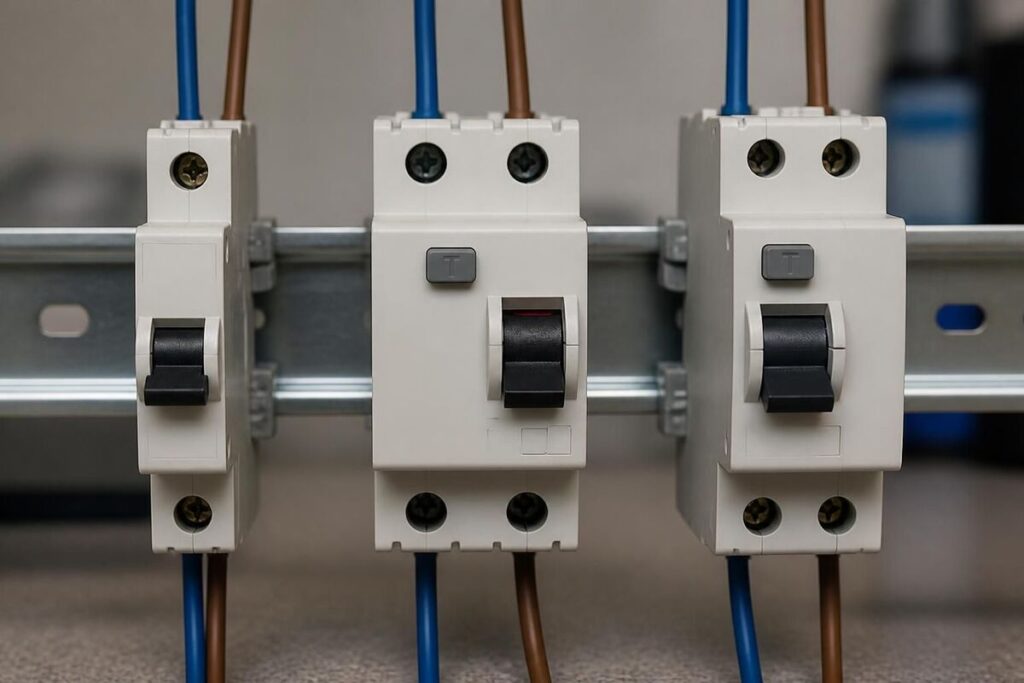

Aparatul se montează împreună cu celelalte elemente ale tabloului și protecțiilor electrice. Funcția lui depinde de caracteristicile alese și de modul în care este proiectat circuitul.

Sursa foto: Magnific.com

Ce înseamnă declanșarea termică?

La o suprasarcină, curentul depășește valoarea nominală suficient de mult timp pentru a încălzi mecanismul termic, de regulă o lamelă bimetalică. Aceasta se deformează și eliberează mecanismul de declanșare. Reacția nu este instantanee: timpul depinde de valoarea supracurentului și de caracteristica aparatului.

Cum intervine protecția magnetică?

La un scurtcircuit, curentul poate crește puternic într-un interval foarte scurt. Bobina electromagnetică acționează mecanismul de declanșare, iar contactele se deschid. Arcul electric format la separarea contactelor este limitat și stins în camera de stingere.

Atenție! Un MCB standard nu măsoară curentul rezidual și nu înlocuiește protecția diferențială. Nici nu acoperă automat riscurile de supratensiune sau toate situațiile de electrocutare. Împământarea, izolația, protecțiile diferențiale și coordonarea aparatelor au roluri distincte.

Cum alegi curba B, C sau D pentru disjunctor?

Care este diferența dintre curba B și curba C?

Litera indică pragul de declanșare magnetică instantanee, raportat la curentul nominal In. Pentru caracteristicile uzuale conform IEC 60898-1, pragul este de 3-5 ori In la curba B și de 5-10 ori In la curba C. Curba D are un prag mai ridicat, de regulă 10-20 ori In, pentru aplicații cu curenți mari de pornire. Valorile sunt intervale de declanșare magnetică, nu descriu singure întreaga curbă timp-curent.

Curba	Prag magnetic uzual	Ce se verifică
B	3-5 x In	Sarcini cu vârfuri de pornire reduse și condițiile de declanșare la defect.
C	5-10 x In	Vârfuri de pornire mai ridicate, de exemplu la unele motoare sau compresoare.
D	10-20 x In	Sarcini cu pornire dificilă, numai după verificarea parametrilor instalației.

De exemplu, pentru un aparat de 16 A, intervalele magnetice corespunzătoare curbelor B și C sunt 48-80 A, respectiv 80-160 A. Valorile nu stabilesc curentul de funcționare continuă al circuitului. Curba B nu înseamnă automat „rezidențial”, iar curba C nu înseamnă automat „industrial”. Alegerea depinde de sarcină și de posibilitatea circuitului de a furniza curentul de defect necesar declanșării în timpul cerut. Tocmai de aceea, consultă cu atenție siguranțele cu curba B și siguranțele cu curba C în funcție de proiect, nu doar de tipul clădirii.

De altfel, experiențele din comunitățile online arată de ce un singur exemplu nu poate dicta alegerea. Don_Costica a relatat pe Forumul Softpedia că, după montarea curbei B, nu a mai putut folosi polizorul și pompa submersibilă; după trecerea la C, aparatele au funcționat. E o relatare despre instalația lui, nu o recomandare de schimbare fără măsurători. Un electrician trebuie să verifice curentul de pornire, impedanța buclei și condițiile de protecție înainte de a modifica aparatul (Don_Costica, Forumul Softpedia, 10 decembrie 2022).

Într-o altă discuție, Consultant Electrice a spus că a folosit aparate B de 6 A pentru iluminat și de 10 A pentru unele circuite de prize cu sarcini mici, fără probleme în acea instalație. Configurația și măsurătorile complete nu sunt prezentate, așa că relatarea nu stabilește valori potrivite pentru alte circuite (Consultant Electrice, Forum.MisiuneaCasa.ro, 24 martie 2024).

Cum alegi curentul nominal și capacitatea de rupere?

Curentul nominal se coordonează cu conductorul

Curentul nominal al disjunctorului nu se alege doar după puterea unui consumator sau după valoarea întâlnită frecvent într-un tablou. Proiectarea folosește relația Ib ≤ In ≤ Iz: Ib este curentul de calcul al sarcinii, In este curentul nominal al protecției, iar Iz este curentul admisibil al conductorului în condițiile reale de instalare.

Pentru a stabili Iz se iau în calcul secțiunea și materialul conductorului, lungimea traseului, modul de pozare, temperatura, gruparea cu alte cabluri și condițiile de conexiune. Contează și curentul de defect disponibil. De aceea, același aparat nu este potrivit automat pentru două cabluri cu aceeași secțiune, dar instalate diferit.

Ce indică capacitatea de rupere în kA?

Marcajul de 4,5 kA, 6 kA sau 10 kA indică nivelul de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului aplicabil. Nu este amperajul normal al circuitului și nici pragul la care declanșează protecția magnetică. Capacitatea nominală de rupere trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat în punctul de instalare sau să fie asigurată printr-o asociere verificată de producător. Pentru MCB-uri se întâlnește marcajul Icn; pentru alte clase de întreruptoare se pot folosi parametri precum Icu și Ics.

Verifică și selectivitatea: la un defect pe un circuit, protecția din aval ar trebui să întrerupă alimentarea fără declanșarea inutilă a tuturor aparatelor din amonte. Acest rezultat nu se obține doar alegând valori diferite în amperi; se verifică după curbele timp-curent și tabelele de coordonare ale producătorului. De asemenea, siguranțele automate au valori și caracteristici diferite, care trebuie potrivite cu proiectul.

Cum alegi numărul de poli al disjunctorului?

Numărul de poli arată câți conductori sunt întrerupți de aparat.

Care este diferența dintre protecțiile monopolare și bipolare?

Un disjunctor 1P întrerupe un singur pol. Un model 1P+N întrerupe faza și nulul, însă modul de protecție al fiecărui pol depinde de construcția aparatului. Un model 2P întrerupe simultan doi poli; verifică în fișa tehnică dacă ambii sunt protejați la supracurent sau dacă unul este doar comutat. Pentru alimentări trifazate se folosesc configurații precum 3P, 3P+N sau 4P, în acord cu schema rețelei și normele aplicabile.

Poți consulta aparatele monopolare de 1P și bipolare de 2P, precum și ghidul nostru despre diferența dintre protecțiile monopolare și bipolare. Sensul de alimentare nu este universal: urmează schema de pe aparat și indicațiile producătorului.

Un comentator de pe YouTube, @yomyh, a descris o locuință cumpărată semifinisată, unde spațiul din tablou limita adăugarea de circuite după finisaje. El întreba dacă aparatele diferențiale late de două module puteau fi înlocuite cu modele compacte de un modul. Comentariul arată că lățimea aparatelor poate conta la proiectarea tabloului, însă compatibilitatea, protecția circuitului și schema de conectare trebuie verificate separat. (@yomyh, YouTube, 2022).

Cum se diferențiază MCB, RCCB și RCBO?

Aceste denumiri descriu funcții diferite:

• Un MCB, adică disjunctorul magnetotermic modular, protejează la suprasarcină și scurtcircuit.
• Un RCCB detectează curentul rezidual, produs când o parte din curent se scurge în afara traseului normal; nu oferă singur protecție la suprasarcină sau scurtcircuit și trebuie coordonat cu un aparat de protecție la supracurent.
• Un RCBO combină protecția diferențială cu protecția la supracurent, de regulă pentru un circuit individual. ABB descrie aceeași asociere între dispozitivele diferențiale și protecția la supracurent.

Sursa foto: Magnific.com

La aparatele diferențiale, In este curentul nominal admisibil, iar IΔn este curentul diferențial nominal de declanșare. Nu confunda aceste marcaje. Tipul diferențialului, sensibilitatea și numărul de poli se aleg în funcție de sarcini, cerințele proiectului și instrucțiunile producătorului. Pentru a compara cele două soluții, cercetează cu atenție gama aleasă de întrerupătoare diferențiale RCCB și de siguranțe automate cu cu diferențial RCBO.

Într-un comentariu la un videoclip despre echiparea tabloului, @ghiculescualex a descris înlocuirea provizorie a unor siguranțe fuzibile vechi cu un RCCB și două disjunctoare, menționând că urma să refacă ulterior întreaga instalație. Relatarea nu confirmă conformitatea configurației, dar arată de ce alegerea unui aparat trebuie privită împreună cu starea cablurilor și cu planul complet al tabloului (@ghiculescualex, YouTube, 2023).

Ce verifici când disjunctorul declanșează repetat?

Declanșarea repetată este un semn că trebuie identificată cauza, nu un motiv pentru a monta imediat un aparat cu amperaj mai mare sau cu altă curbă. Poate fi vorba despre suprasarcină, un defect la un consumator, scurtcircuit, curent rezidual sau o problemă a aparatului ori a conexiunilor. Momentul declanșării oferă indicii, dar nu confirmă singur diagnosticul.

Așadar:

• Notează ce consumatori funcționau și dacă declanșarea apare la pornirea unui motor sau după o perioadă de utilizare.
• Nu rearma repetat aparatul și nu îl bloca în poziția pornit.
• Nu deschide un tablou aflat sub tensiune și nu modifica legăturile. Cheamă un electrician pentru verificarea curentului, a izolației, a conexiunilor și a impedanței buclei de defect.
• Dacă observi încălzire, miros de izolație arsă sau urme de înnegrire, oprește folosirea circuitului și solicită verificarea instalației.

Butonul de test se găsește pe anumite aparate diferențiale, nu pe orice MCB. Folosește-l conform instrucțiunilor producătorului; verificarea prin buton nu înlocuiește măsurătorile instalației. Pentru context despre componentele și întreținerea tabloului, consultă ghidul nostru despre structura și întreținerea tabloului electric.

În cele din urmă, inscripția de pe disjunctor este doar începutul selecției. Curentul nominal, curba, capacitatea de rupere, numărul de poli și protecția diferențială trebuie să corespundă circuitului și măsurătorilor din instalație. Pentru o instalație existentă, verificarea de către personal calificat oferă baza unei alegeri potrivite, fără modificări făcute doar ca să nu mai declanșeze aparatul.
