Tipuri de siguranțe electrice – ce este siguranța electrică și ce variante există pe piață
Siguranțele electrice sunt componente esențiale în orice sistem electric, fie că vorbim de instalații rezidențiale sau industriale. Aceste dispozitive aparent simple joacă un rol critic în protejarea echipamentelor și în asigurarea siguranței tale, prevenind incidentele cauzate de suprasarcini, scurtcircuite sau alte probleme electrice. În acest articol, vom discuta despre importanța siguranțelor electrice, rolul lor în protecția circuitelor, și cum poți alege tipul potrivit în funcție de necesitățile instalației. Vom analiza diverse tipuri de siguranțe, de la cele clasice cu filament, până la siguranțele automate moderne, și vom analiza caracteristicile fiecărei categorii. De asemenea, vom aborda problemele comune pe care le poți întâlni în funcționarea acestora și cum le poți evita. Indiferent de complexitatea sistemului electric, siguranțele sunt elemente indispensabile, iar o înțelegere corectă a lor te poate ajuta să afli de ce cade siguranța electrică și ce poți face pentru a securiza eficient orice instalație electrică.
1.Siguranțele electrice – ce este o siguranță electrică, rolurile sale + probleme
Siguranța electrică este o componentă indispensabilă al oricărui sistem electric, fiind una dintre piesele fundamentale care asigură protecția instalațiilor electrice și a utilizatorilor. Deși pare un dispozitiv simplu, importanța siguranței electrice nu poate fi neglijată, pentru că aceasta poate face diferența între un circuit funcțional și unul avariat sau între un incident minor și unul grav.
Siguranța electrică – definiție și rolul siguranței electrice
Siguranța electrică este un dispozitiv destinat să protejeze circuitele electrice împotriva diverșilor factori de risc, precum suprasarcinile sau scurtcircuitele. În esență, o siguranță electrică funcționează ca un gardian al circuitelor electrice, având scopul de a întrerupe curentul electric în momentul în care acesta depășește valorile normale. Prin oprirea automată a curentului, siguranțele electrice protejează dispozitivele conectate la circuit și previn pericolele, cum ar fi incendiile sau alte accidente cauzate de încărcarea excesivă a cablurilor și a altor componente electrice. Siguranțele electrice au cunoscut o evoluție semnificativă de-a lungul anilor, de la modelele simple, cu filament, până la cele automate și sofisticate din prezent, fiecare fiind adaptată unor necesități specifice. Alegerea tipului potrivit de siguranță depinde de o serie de factori, cum ar fi caracteristicile tehnice ale instalației și tipul de aparate pe care dorești să le protejezi.
Componentele siguranței electrice
Simplificat, o siguranță electrică este un întrerupător automat care „întrerupe” curentul în momentul în care detectează o problemă ce ar putea deteriora instalația sau echipamentele. Aceste dispozitive sunt proiectate să reacționeze rapid la modificările neașteptate din circuit, fiind astfel esențiale pentru siguranța ta și a celor din jur. O siguranță electrică obișnuită este alcătuită dintr-un element sensibil la variațiile de curent sau la temperatură, care acționează în funcție de schimbările ce apar în circuit. În cazul unei suprasolicitări sau al unui scurtcircuit, acest element se activează pentru a opri curentul. După ce problema este remediată, unele siguranțe pot fi resetate manual, în timp ce altele necesită înlocuire.
Funcțiile siguranței electrice în circuit
Funcția de bază a siguranței electrice este protecția, dar dacă ne uităm mai atent, putem identifica mai multe roluri esențiale pe care aceasta le îndeplinește:
1. Protejarea echipamentelor electrice
Primul și cel mai evident rol al siguranțelor electrice este protecția aparatelor conectate la circuit. Fie că discutăm despre electrocasnice, echipamente industriale sau dispozitive electronice, acestea pot fi foarte vulnerabile la fluctuațiile de curent. O creștere bruscă a intensității poate afecta componentele electronice delicate, provocând avarii semnificative. Siguranțele electrice împiedică astfel de manifestări și protejează echipamentele electrice.
2. Prevenirea incendiilor
Unul dintre cele mai mari riscuri în cazul unui defect în circuitul electric este pericolul de incendiu. Încărcarea excesivă a unui cablu sau un scurtcircuit pot genera temperaturi înalte, ceea ce poate duce la aprinderea materialelor combustibile din apropiere. Siguranțele electrice ajută la minimizarea acestui risc, întrerupând alimentarea electrică în momentul în care detectează o creștere periculoasă a curentului.
3 .Protecția persoanelor
Un alt rol esențial al siguranțelor electrice este protejarea persoanelor care utilizează echipamentele electrice. În cazul unui scurtcircuit sau al unei defecțiuni în instalație, curentul ar putea ajunge să se propage prin carcasele echipamentelor sau prin alte părți care nu ar trebui să fie sub tensiune. Siguranțele electrice opresc alimentarea cu curent înainte ca acest lucru să devină un pericol pentru utilizatori.
4 .Prevenirea defecțiunilor majore în rețea
Întreruperea curentului într-un circuit afectat poate preveni daune majore la nivelul întregii instalații. Fără o siguranță adecvată, o problemă aparent minoră, cum ar fi un scurtcircuit într-un aparat, poate duce la avarii extinse ce afectează întreaga rețea electrică a unei clădiri.
Relația dintre siguranțele electrice și alte elemente din circuit
Siguranțele electrice fac parte dintr-un sistem mai amplu de protecție a circuitului. Ele sunt, în general, instalate în tabloul electric, unde lucrează în tandem cu alte componente de siguranță, cum ar fi disjunctoarele sau dispozitivele de protecție diferențială. Fiecare piesă are un rol distinct, iar împreună asigură siguranța completă a instalației. De asemenea, siguranțele electrice trebuie dimensionate corect în funcție de caracteristicile circuitului. Dacă alegi o siguranță cu o capacitate prea mare, aceasta poate să nu se declanșeze la timp în caz de suprasolicitare. Pe de altă parte, o siguranță prea sensibilă poate întrerupe curentul chiar și în cazul unei variații normale, ceea ce ar putea duce la întreruperi nejustificate ale alimentării electrice.
Probleme comune legate de siguranțele electrice
Există câteva dificultăți frecvente care pot apărea în funcționarea siguranțelor electrice și care pot pune în pericol integritatea sistemelor. Iată despre ce este vorba:
Declanșarea frecventă a siguranței
Dacă o siguranță electrică se declanșează frecvent, acest lucru poate semnala o problemă în circuit sau o dimensionare incorectă a siguranței. În unele cazuri, poate fi vorba de o încărcare excesivă a circuitului, cum ar fi utilizarea simultană a prea multor aparate cu consum ridicat. Este important să investighezi cauza pentru a preveni daunele echipamentelor sau întreruperile neprevăzute.
Siguranțe defecte sau deteriorate
La fel ca orice alt echipament, siguranțele electrice se pot uza sau defecta în timp. Acest lucru poate duce la declanșări nejustificate sau, mai grav, la lipsa protecției în cazul unei defecțiuni. De aceea, este necesar să verifici regulat starea siguranțelor și să le înlocuiești atunci când observi semne de uzură.
Alegerea greșită a tipului de siguranță
Utilizarea unui tip de siguranță inadecvat pentru circuitul sau echipamentele vizate poate provoca probleme serioase. Este esențial să înțelegi cerințele tehnice ale instalației și să selectezi o siguranță corespunzătoare. În următoarea parte a articolului îți vom oferi mai multe detalii despre tipologia acestor echipamente.
Așadar, siguranțele electrice sunt componente esențiale în orice rețea electrică, îndeplinind multiple funcții în protecția echipamentelor, utilizatorilor și întregii instalații. O cunoaștere detaliată a diferitelor tipuri de siguranțe și a modului în care acestea funcționează poate face diferența, economisind timp și bani și asigurând siguranța sistemelor electrice. Alegerea și întreținerea corectă a siguranțelor contribuie substanțial la reducerea riscurilor și la creșterea durabilității oricărei instalații electrice.
2. Tipuri de siguranțe – tipologii și dimensionarea siguranțelor electrice
Fiecare categorie de siguranță are caracteristici specifice, iar înțelegerea acestora te poate ajuta să alegi soluția potrivită în funcție de necesitățile instalației. De asemenea, calibrarea siguranțelor electrice și calculul corect sunt esențiale pentru a asigura funcționarea optimă a circuitelor. În cele ce urmează, vom analiza principalele tipuri de siguranțe electrice și cum să le dimensionezi corect.
Siguranțele automate sunt cele mai utilizate în prezent, datorită fiabilității și ușurinței cu care pot fi resetate după declanșare. Acestea sunt întrerupătoare care se activează automat în cazul unei suprasarcini sau a unui scurtcircuit, protejând circuitul electric și echipamentele conectate.
Spre deosebire de siguranțele fuzibile, care trebuie înlocuite după fiecare declanșare, siguranțele automate permit o resetare rapidă, ceea ce reduce timpii de nefuncționare.
Printre avantajele siguranțelor automate se numără și protecția avansată oferită, fiind disponibile în diverse variante și cu funcții suplimentare. Acestea sunt ușor de integrat în orice legături de siguranțe electrice, făcându-le ideale pentru orice tip de instalație, de la cele rezidențiale la cele industriale.
.jpg)
IMAGINE
Siguranțe automate 1P (Unipolare)
Siguranțele automate 1P sunt cele mai comune tipuri de siguranțe utilizate în circuitele monofazate, protejând un singur fir de fază. Aceste siguranțe sunt folosite pentru protecția echipamentelor individuale sau a circuitelor simple, în instalațiile casnice sau comerciale. Ele sunt ușor de instalat și oferă protecție eficientă împotriva suprasarcinilor și scurtcircuitelor.
Siguranțe automate 1P+N (Unipolare cu Neutru)
Siguranțele automate 1P+N protejează atât firul de fază, cât și firul neutru, asigurând o protecție completă pentru circuitele monofazate. Aceste siguranțe sunt ideale pentru instalațiile rezidențiale, unde este important ca atât faza, cât și neutru să fie protejate simultan. Ele oferă o protecție mai bună decât siguranțele 1P simple, contribuind la creșterea siguranței generale a instalației.
Siguranțe automate 2P (Bipolare)
Siguranțele automate 2P sunt utilizate în instalațiile monofazate care necesită o protecție suplimentară, deoarece protejează atât faza, cât și neutru într-un singur dispozitiv. Aceste siguranțe sunt recomandate pentru circuitele unde siguranța este o prioritate, fiind capabile să detecteze problemele atât pe firul de fază, cât și pe cel neutru. Ele sunt utilizate frecvent în aplicații comerciale și industriale, unde este nevoie de o protecție mai robustă.
Siguranțe automate 3P (Tripolare)
Siguranțele automate 3P sunt destinate circuitelor trifazate, protejând toate cele trei faze simultan. Aceste siguranțe sunt esențiale în instalațiile industriale, unde echipamentele mari funcționează pe tensiuni trifazate. O siguranță 3P poate detecta și opri alimentarea dacă apare o problemă pe oricare dintre cele trei faze, prevenind astfel daunele costisitoare la echipamentele industriale.

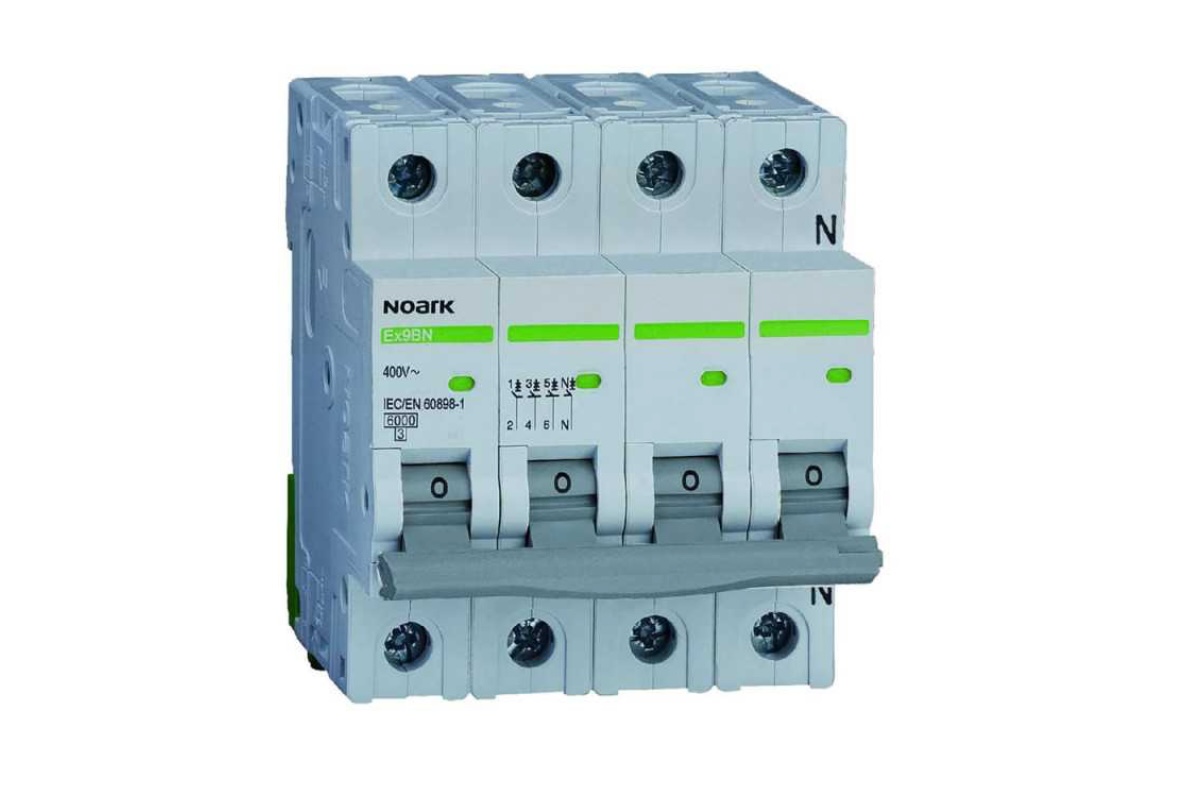

Siguranțe automate 3P+N / 4P (Tripolare cu Neutru / Tetrapolare)
Siguranțele automate 3P+N și siguranțele automate 4P sunt folosite în circuitele trifazate cu neutru, oferind protecție completă pentru toate cele trei faze și pentru firul de neutru.
Aceste siguranțe sunt esențiale în aplicațiile industriale sau comerciale complexe, unde echipamentele funcționează cu o alimentare trifazată și este necesară monitorizarea neutru pentru a preveni dezechilibrele de fază.
Alegerea unei astfel de siguranțe necesită un calcul al siguranței electrice detaliat, pentru a asigura că dispozitivul va răspunde corect la solicitările circuitului.
Modelele de siguranță automată cu filet sunt o variantă mai veche a siguranțelor automate și sunt, de obicei, utilizate în instalații mai simple sau în aplicații rezidențiale. Aceste siguranțe sunt închise într-un corp metalic sau ceramic și se înfiletează direct în soclu, ceea ce le face ușor de înlocuit.
Sistemul cu filet permite o conexiune solidă, dar este mai puțin popular în prezent datorită opțiunilor moderne mai eficiente.
Siguranțele automate cu filet sunt, în general, mai compacte și pot fi folosite în circuite unde spațiul este limitat. Ele sunt potrivite pentru protejarea circuitelor simple, dar nu oferă aceleași funcționalități avansate ca siguranțele automate mai moderne.
.jpg)
Siguranțe automate cu diferențial RCBO
Siguranțele automate cu diferențial RCBO combină funcționalitățile unei siguranțe automate obișnuite cu protecția diferențială. RCBO este un dispozitiv care detectează scurgerile de curent către pământ și întrerupe alimentarea pentru a preveni electrocutarea sau incendiile.
Acest tip de siguranță este ideal pentru protejarea circuitelor unde siguranța utilizatorilor este o prioritate, cum ar fi în spațiile rezidențiale sau birouri.
RCBO asigură protecție dublă, atât împotriva suprasarcinilor, cât și împotriva scurgerilor de curent, ceea ce le face esențiale în situații în care este necesară o protecție suplimentară. Alegerea corectă a unei siguranțe RCBO implică și un calcul al siguranțelor electrice adecvat, pentru a se asigura că acestea răspund corect la caracteristicile specifice ale circuitului.
Siguranța fuzibilă
Siguranțele fuzibile sunt printre cele mai vechi tipuri de siguranțe, fiind compuse dintr-un filament metalic care se topește atunci când curentul depășește limita prestabilită. Prin arderea acestui filament, circuitul este întrerupt, prevenind daunele.
Aceste siguranțe sunt încă utilizate în anumite aplicații industriale și în tablouri electrice mai vechi, datorită costului scăzut și simplității.
Totuși, un dezavantaj major al siguranțelor fuzibile este că, odată ce filamentul s-a topit, siguranța trebuie înlocuită complet. Aceasta implică o intervenție manuală și, în funcție de complexitatea circuitului, poate necesita oprirea alimentării întregii instalații pentru a schimba siguranța electrică.
Dimensionarea siguranțelor electrice</strong
Alegerea corectă a siguranței electrice nu se rezumă doar la tipul de siguranță, ci și la dimensionarea acesteia. O dimensionare incorectă poate duce la probleme, cum ar fi declanșări nejustificate sau chiar lipsa protecției în cazul unor suprasarcini majore. Un aspect crucial este să înțelegi de ce cade siguranța electrică și cum să previi astfel de situații printr-un calcul corect.
Calculul siguranțelor electrice
Pentru a dimensiona corect o siguranță, trebuie să iei în considerare parametrii instalației, cum ar fi tensiunea de alimentare, curentul nominal al circuitului, tipul echipamentelor conectate și cerințele specifice ale aplicației. Un calcul al siguranțelor electrice adecvat te poate ajuta să eviți problemele și să asiguri o protecție optimă a circuitelor.
De exemplu, în cazul circuitelor monofazate, curentul nominal al siguranței poate fi calculat împărțind puterea totală (în wați) la tensiunea rețelei. În cazul circuitelor trifazate, trebuie să ții cont de factori suplimentari, cum ar fi tipul de sarcină (simetrică sau asimetrică) și coeficientul de putere.
În concluzie, alegerea corectă a tipului și dimensionarea adecvată a siguranțelor electrice sunt esențiale pentru funcționarea sigură și eficientă a unei instalații electrice. De la siguranțele fuzibile simple la siguranțele automate cu diferențial RCBO, fiecare tip de siguranță are un rol specific și este destinat unor aplicații particulare. Alege de pe Sercomelectric.ro siguranțe calitative și ține cont și de cum se schimbă siguranța electrică, pentru instalații eficiente și securizate pe termen lung!
