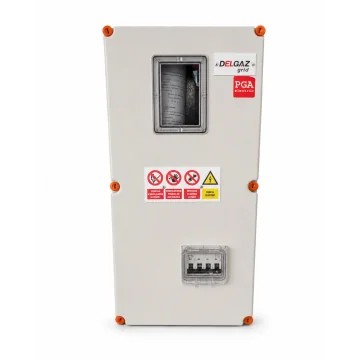

Bloc de masura si protectie trifazat PAFS A12, cu vizor de sticla, 25A, 4P, Recomplast

Descriere Bloc de masura si protectie trifazat PAFS A12, cu vizor de sticla, 25A, 4P, Recomplast

FUNCTIUNI

Blocul de masura si protectie trifazat este proiectat sa asigure strict urmatoarele functiuni:

* Racordarea instalatiei de utizare a consumatorului la instalatia de alimentare a furnizorulu;

* Masurarea energiei electrice active;

* Posibilitatea realimenarii de catre consumator in cazul actionarii protectiilor la un curent de defect, scurtcircuit sau suprasarcina in instalatiile acestuia;

* Posibilitatea citirii contorului si/sau , daca este cazul, intreruperii alimentarii cu energie electrica de catre furnizor, independent de prezenta consumatorului;

* Protectia impotriva sustragerilor de energie electrica si a deteriorarii echipamentului prin actiunea unor persoane rau intetionate sau neavizate;

NOTA

Blocul de masura si protectie trifazat nu asigura protectia la supratensiuni atmosferice.

DESCRIERE

Parti componente

Blocul de masura si protectie trifazat se compune din:

- partea mecanica;

- partea electrica.

Partea mecanica se compune din:

- incinta (cutie);

- accesorii pentru acces circuite;

- accesorii pentru fixarea incintei.

Incinta asigura urmatoarele conditii:

- este confectionata din material electroizolant organic - ABS, pentru partea inferioara a cutiei, iar pentru partea superioara a cutiei (capacul) - Policarbonat transparent care permite citirea indexului contorului;

- este rezistenta la foc - materialul incintei nu intretine arderea: minim V2 conform UL94 (proprietatea de autostingere dupa indepartarea sursei de foc).

- este rezistenta la actiunea razelor solare si la factori exteriori de mediu, fara sa prezinte matuiri sau fisuri (categoria de exploatare: 1; zona climatica: N; altitudine maxima: 2000 m; grad de agresivitate a atmosferei normala; temperatura: -30ºC ÷ +50ºC; umiditatea relativa maxima la +20ºC: 95%).

- gradul de protectie: IP 54;

- este rezistenta din punct de vedere mecanic si necasanta;

- impiedica accesul persoanelor neautorizate la instalatiile electrice din interior prin incuiere si sigilare (in minim doua locuri);

- posibilitatea citirii contorului fara desigilarea sau deschiderea incintei, a vizualizarii reglajului de curent al intreruptorului (disjunctorului) de bransament si a ceasului de comutare (transparenta: minim 85%);

- inscriptionarea pe usa a indicatorului de interzicere, conform STAS 297/2 - 92;

- durata de viata: 20 ani.

AUTORIZAT E-ON, DELGAZ GRID
