Descriere Comutator sursa (inversor) modular, 4P, 100A, Hager

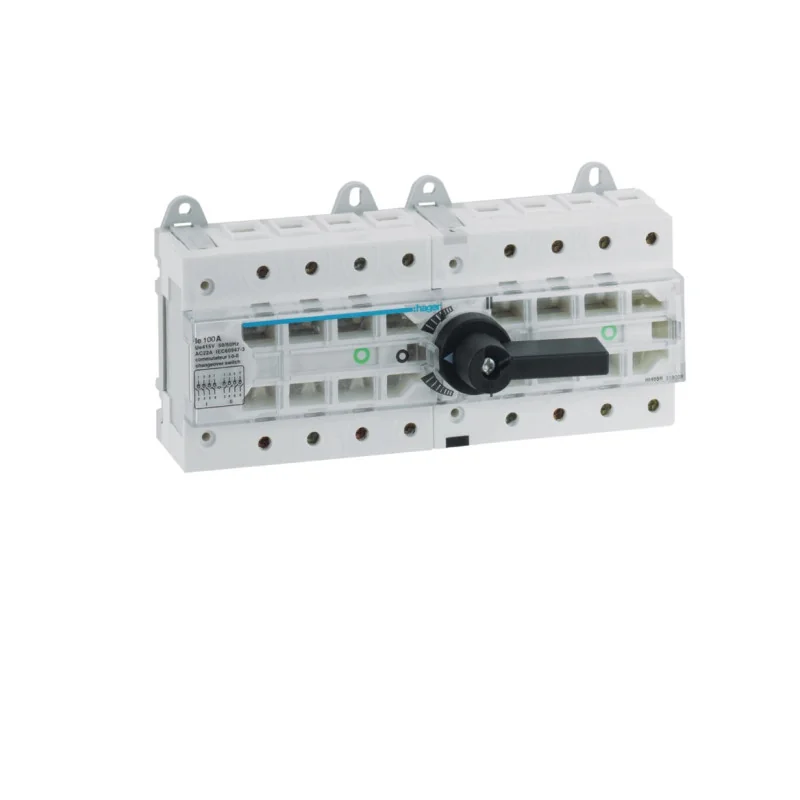

Hager HI405R este un comutator de sursă modular, cu acționare manuală, destinat comutării în siguranță între două surse sau două circuite de alimentare. Configurația 4 poli, curentul nominal de 100 A și pozițiile de comutare I – 0 – II îl recomandă pentru tablouri electrice în care este necesară selectarea sursei principale sau de rezervă, inclusiv aplicații de tip rețea – generator.
Aparatul permite comutarea sub sarcină între două circuite de putere și este echipat cu mâner rotativ pentru operare manuală. Tensiunea nominală de utilizare este cuprinsă între 380 și 690 V AC, iar tensiunea nominală de izolație este de 800 V.
Construcția modulară permite montarea pe șină DIN, ocupând aproximativ 12 module. Gradul de protecție este IP20, iar domeniul temperaturii de funcționare este de la -20°C la +70°C, ceea ce îl face potrivit pentru utilizarea în tablouri electrice profesionale din instalații comerciale, industriale și terțiare.
Caracteristici principale:
- Producător: Hager
- Cod produs: HI405R
- Tip: comutator / inversor de sursă manual
- Număr poli: 4P
- Curent nominal: 100 A
- Poziții de comutare: I – 0 – II
- Tensiune nominală de utilizare Ue: 380–690 V AC
- Tensiune nominală de izolație Ui: 800 V
- Tensiune de impuls Uimp: 8 kV
- Frecvență: 50–60 Hz
- Putere de utilizare AC-1 la 400 V: 65 kW
- Curent de scurtă durată Icw: 2,5 kA
- Curent condiționat de scurtcircuit Icc cu siguranțe gG: 100 kA
- Grad de protecție: IP20
- Montaj: pe șină DIN
- Capacitate: 12 module
- Secțiune conductor rigid: 4–50 mm²
- Dimensiuni: 116 x 97 x 215 mm
- Operare: manuală, cu mâner rotativ
- Acționare motorizată: nu
- EAN: 3250613190088.
Avantaje: permite separarea și comutarea sigură între două surse de alimentare, oferă întreruperea simultană a celor patru poli și este potrivit pentru instalații unde se dorește selectarea manuală între rețea și o sursă alternativă.
