Descriere Easy9 Siguranta automata cu prot. diferentiala RCBO XP 1P+N, 6000A, curba C, 16A, 30mA, tip A Schneider Electric
Siguranță automată diferențială (RCBO) Schneider Electric Easy9, Tip A, 1P+N, C16A, 30 mA, 6 kA - EZ9D55616
Referință comercială: EZ9D55616

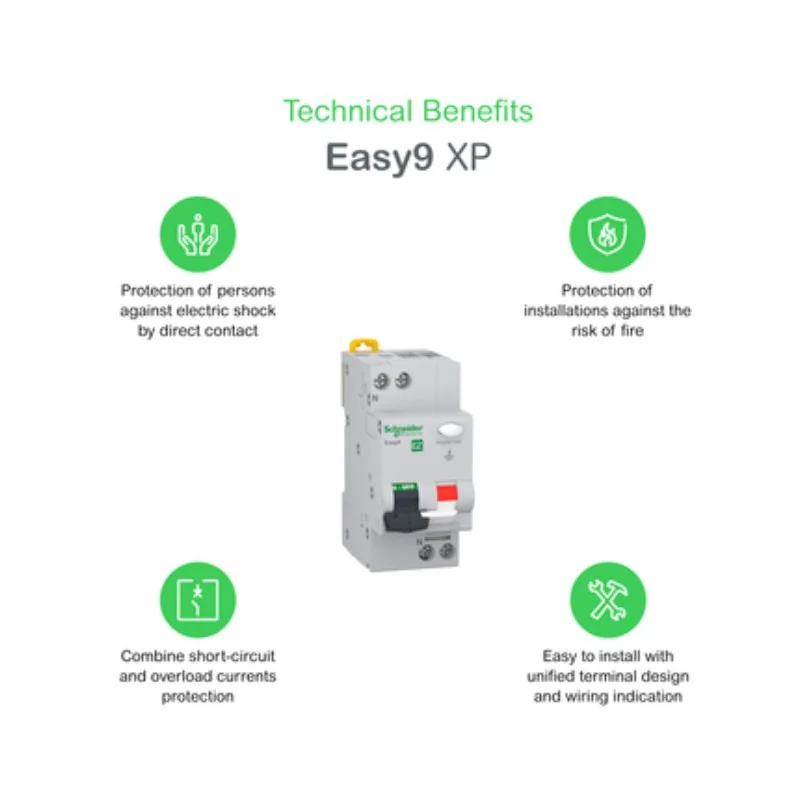

Siguranța automată diferențială (RCBO) Schneider Electric Easy9 1P+N, tip A, curba C, 16A, 30 mA reunește într-un singur aparat protecția la scurtcircuit și suprasarcină cu protecția diferențială a persoanelor împotriva electrocutării. Un singur dispozitiv înlocuiește perechea siguranță automată + diferențial, cu economie de spațiu și de cablare în tablou.
Protecție și funcționare
Sensibilitatea diferențială de 30 mA asigură protecția persoanelor la atingeri directe și indirecte, iar declanșatorul magnetotermic pe curba C protejează circuitul și conductorii. Capacitatea de rupere de 6000 A, conform SR EN 61009-1, o recomandă pentru instalații profesionale. Versiunea de tip A detectează atât curenții reziduali alternativi, cât și pe cei continui pulsatorii, generați de echipamentele cu electronică de putere: mașini de spălat cu invertor, plite cu inducție, stații de încărcare pentru vehicule electrice. Este alegerea recomandată pentru instalațiile moderne și pentru circuitele cu electrocasnice de generație nouă.
Utilizări recomandate
Calibrul de 16A este dimensionat pentru circuite de prize de uz general din locuințe și birouri. Montarea unui RCBO pe fiecare circuit important elimină dezavantajul diferențialului general unic: un defect pe un circuit nu mai scoate din funcțiune toată locuința.
Specificații tehnice
• Referință comercială: EZ9D55616
• Număr de poli: 1P+N
• Curent nominal (In): 16 A / Curba de declanșare: C
• Sensibilitate diferențială (IΔn): 30 mA, tip A
• Capacitate de rupere (Icn): 6 kA, conform SR EN 61009-1
• Tensiune nominală: 230 V c.a., 50 Hz
• Temperatură de funcționare: -5°C ... +60°C
Montaj
Lățime 36 mm (2 module DIN), montaj pe șină DIN de 35 mm. Borne pentru cabluri de cupru de până la 16 mm², cuplu de strângere 2 N·m. Alimentarea se poate face din amonte sau din aval, ceea ce permite asocierea directă cu pieptenii de cablare Easy9 pentru un tablou ordonat și rapid de executat.
