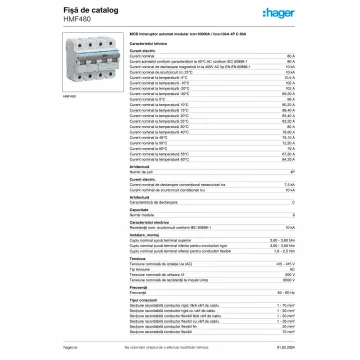

Descriere Siguranta automata, 4P, 80A, curba C, 10kA, Hager
Hager HMF480 este un întreruptor automat magnetotermic tetrapolar, destinat protecției circuitelor electrice trifazate împotriva suprasarcinilor și scurtcircuitelor. Cu un curent nominal de 80 A, caracteristică de declanșare curba C și o capacitate de rupere de 10 kA, aparatul este potrivit pentru instalații rezidențiale, comerciale și industriale cu cerințe ridicate de protecție.
Configurația 4P permite întreruperea simultană a celor trei faze și a conductorului neutru, fiind ideală pentru circuite trifazate unde este necesară o separare completă a alimentării. Curba C este recomandată pentru circuite cu curenți de pornire moderați, precum motoare mici, transformatoare, echipamente de climatizare și alte sarcini inductive uzuale.
HMF480 are o tensiune nominală de utilizare de 400–415 V AC, tensiune de izolație de 500 V și suportă impulsuri de până la 6 kV. Aparatul ocupă 6 module în tabloul electric și dispune de borne cu șurub pentru conductori rigizi de până la 70 mm² și conductori flexibili de până la 50 mm².

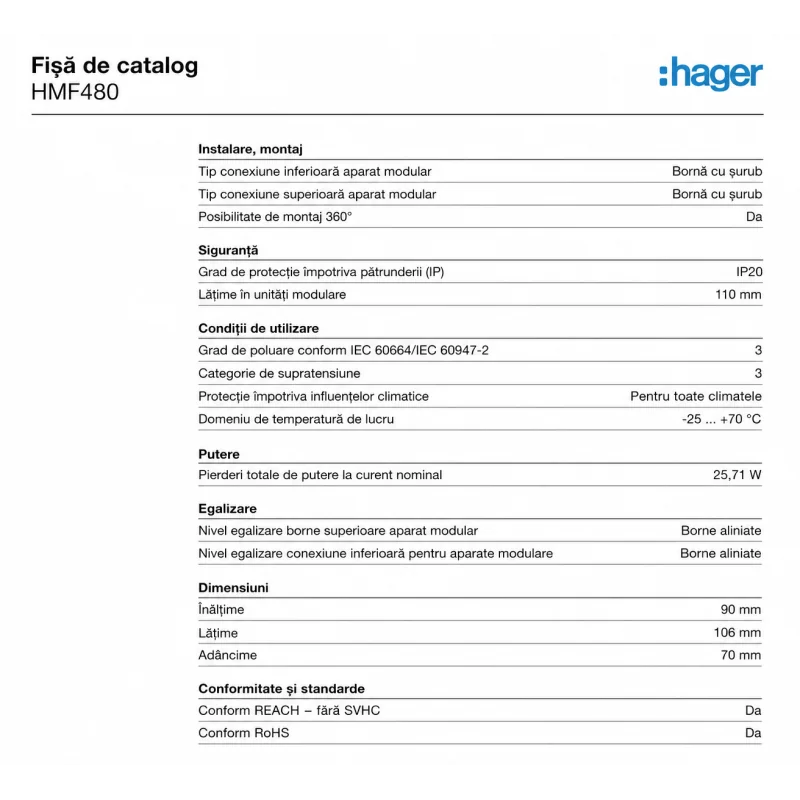

Caracteristici principale:
- Producător: Hager
- Cod produs: HMF480
- Tip: întreruptor automat magnetotermic
- Număr poli: 4P
- Curent nominal: 80 A
- Caracteristică de declanșare: curba C
- Capacitate nominală de rupere Icn: 10 kA
- Icu la 400 V AC: 10 kA
- Ics conform IEC 60947-2: 75% din Icu
- Tensiune nominală de utilizare: 400–415 V AC
- Tensiune nominală de izolație Ui: 500 V
- Tensiune de impuls Uimp: 6 kV
- Frecvență: 50–60 Hz
- Număr module: 6
- Conductor rigid: 1–70 mm²
- Conductor flexibil: 1–50 mm²
- Grad de protecție: IP20
- Temperatură de funcționare: -25°C ... +70°C
- Dimensiuni aproximative: 90 x 106 x 70 mm.
Avantaje: protecție eficientă la suprasarcină și scurtcircuit, capacitate de rupere ridicată de 10 kA, întreruperea simultană a celor patru poli și compatibilitate cu conductori de secțiune mare. Este o soluție potrivită pentru tablouri electrice trifazate și circuite de putere cu sarcini importante.
